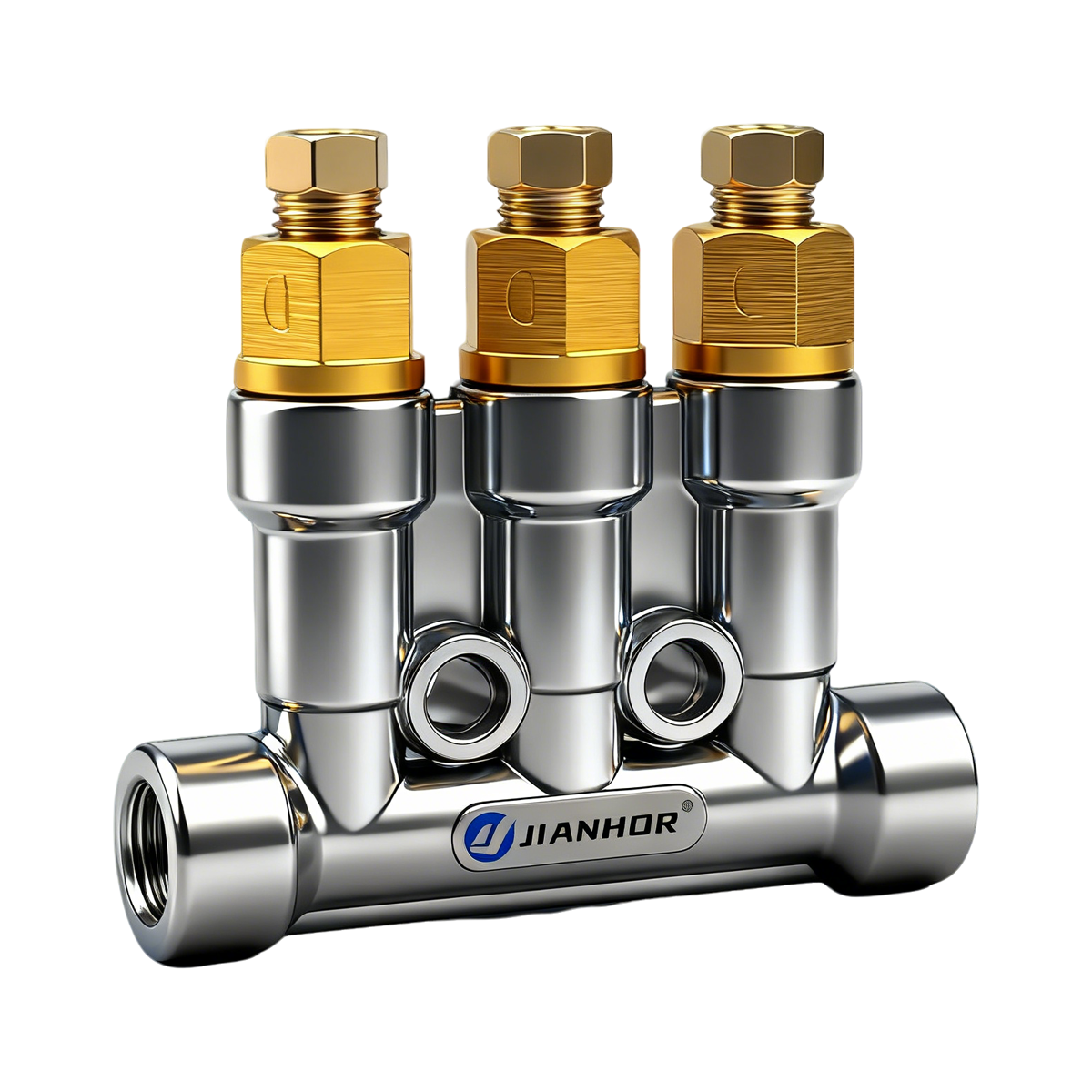

Distribuidor cuantitativo volumétrico T86 presurizado con válvula antirretorno
Detalle
Tamén coñecido como distribuidor cuantitativo de desprazamento positivo, é un tipo de acción presurizada, é dicir, o aceite a presión entregado pola bomba de lubricación empurra o pistón na parte dosificadora para forzar o aceite almacenado na cámara da parte dosificadora o punto de lubricación.Cando se descarga o sistema, o aceite almacénase de novo na cámara para preparar o seguinte traballo.
O sistema debe funcionar de forma intermitente e a bomba de lubricación de apoio debe ter unha función de descarga.
Nun ciclo de traballo da bomba de lubricación, a parte dosificadora só descarga aceite unha vez.E a distancia entre as pezas de medición é lonxe, preto, baixa, horizontal ou vertical, todas non teñen ningún efecto sobre o desprazamento.
A medición é precisa, a acción é sensible e a descarga de aceite é suave.
A válvula unidireccional pode evitar o refluxo do aceite.
Parámetro do produto
| MODELO NO. | Outlet | Fluxo estándar pode escoller (ml/min) | Marcos | Tamaño exterior (mm) | |||||||||
| L | d | A | B | H | H1 | D | D1 | a | s | ||||
| T8615 | 1 | 0,03 0,06 0,10 0,16 | A B C D | / | / | / | / | 48 | 7 | / | M10*1 | / | 14 |
| T8616 | 2 | 36 | 3-φ5,5 | 46 | 13.5 | 43 | 10 | φ16 | 17 | / | |||
| T8617 | 3 | 17 | 2-φ5,5 | 63 | |||||||||
| T8619 | 4 | 34 | 80 | ||||||||||
| T8618 | 5 | 51 | 97 | ||||||||||
| T8621 | 1 | 0,10 0,20 0,40 0,60 | A B C D | / | / | / | / | 57 | 7.5 | / | M12*1,25 | / | 16 |
| T8622 | 2 | / | φ6 | 46 | 17 | 56 | 8 | φ18 | 17 | / | |||
| T8623 | 3 | 17 | 2-φ6 | 63 | |||||||||
| T8620 | 4 | 34 | 80 | ||||||||||
| T8624 | 5 | 51 | 97 | ||||||||||
| T8625 | 1 | 0,03 0,06 0,10 0,16 | A B C E | / | / | / | 1 | 76 | 7.5 | / | M10*1 | / | 21 |
| T8626 | 2 | / | φ6 | 50 | 16 | 67 | 9 | φ18 | 21 | / | |||
| T8627 | 3 | 21 | 2-φ6 | 71 | |||||||||
| T8628 | 5 | 63 | 113 | ||||||||||
